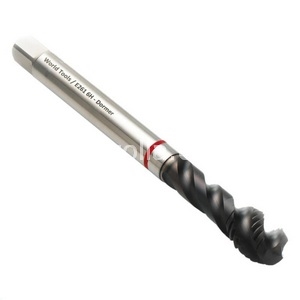

E002 M5X0.8

MASCHIO

Codice: S7059

Disponibilità: Non disponibile

Codice del produttore: E002M5

Disponibilità: Disponibile

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€29,26

Scarica PDF

Descrizione

Maschio scanalatura dritta imbocco corretto ISO 529, tolleranza 6H, foro cieco, profondità 2,5XD, in HSS-E acciaio super rapido al cobalto, forma imbocco C2-3, scanalatura elicoidale 45°, rotazione destra DX M5x0,8

Dettagli

M5 x 0.80 mm

Dormer HSS-E Senza M Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° ISO 529.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Titanio - Non legato ( 400 - 700 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Nichel - Non legato ( 400 - 500 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.
Alluminio, Magnesio - Al, Mg, non legato ( 200 - 350 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Excellent.

l1 mm	58
l3 mm	7
M	5
P mm	0.80
l2 mm	8
d2 Ø mm	5.00
z	3
Drill Ø	4.2
[/] a mm	4.00
l4 mm	22
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Tolleranza filetto	6H
Imbocco	C 2 - 3
Profondità	2,5 x d
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Forma	M
Norma	ISO 529
Range	M2 - M24
