E023 UNC 1-8

MASCHIO

Codice: V5304

Disponibilità: Non disponibile

Codice del produttore: E0231

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€206,15

Scarica PDF

Descrizione

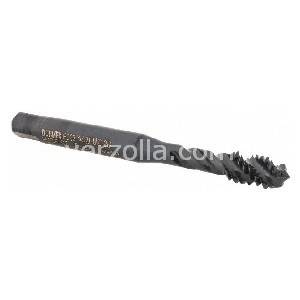

Maschio filetto UNC ISO529, tolleranza 2B, foro cieco, profondità 2.5XD, in HSS-E acciaio super rapido al cobalto, forma imbocco C2-3, scanalatura elicoidale 45°, rotazione DX, trattamento superficiale ST al vapore filetto UNC 1 TPI 8

Dettagli

1 inch x 8

Dormer HSS-E Steam Tempering UNC Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° ISO 529.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Good.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Good.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.

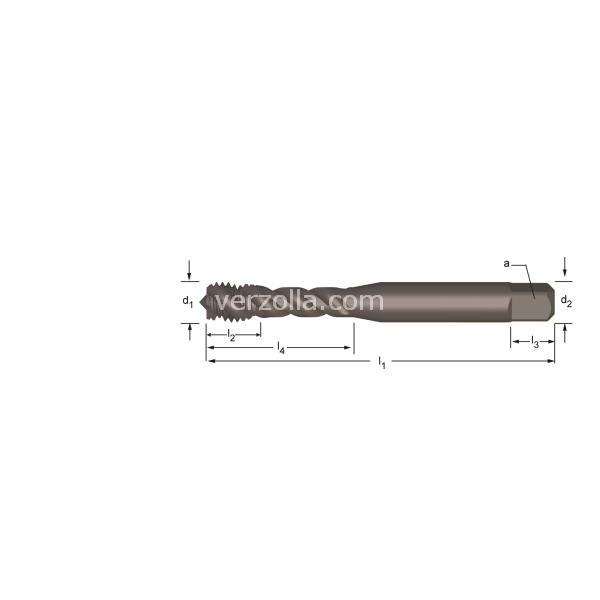

[/] a mm	14.00
TPI	8
d1 nom mm	25.400
l2 mm	35
l1 mm	130
UNC	1"
l3 mm	18
z	4
d2 Ø mm	18.00
l4 mm	-
Drill Ø	22.25
Qtà per confezione	1.00
Rivestimento sup.	Steam Tempering
Materiale utensile	HSS-E
Direzione taglio	Destro
Imbocco	C 2 - 3
Profondità	2,5 x d
Forma	UNC
Tolleranza filetto	2B
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Norma	ISO 529
Range	No.2 - 1"
