E225 UNC12-24

MASCHIO

Codice: 69800

Disponibilità: Non disponibile

Codice del produttore: E22512-24

Disponibilità: Disponibile

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€24,56

Scarica PDF

Descrizione

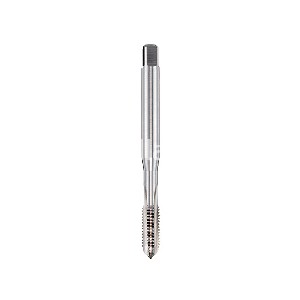

Maschio a macchina filettatura unificata ISO grossa, DIN 371, per fori passanti e ciechi, profondità di passata 1,5XD, in acciaio super rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra. UNC 12 ; TPI 24

Dettagli

No.12 x 24

Dormer HSS-E Senza UNC Maschi a macchina Scanalature diritte Scanalature diritte DIN 371.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.

d1 nom mm	5.486
d2 Ø mm	6.0
l1 mm	80
l2 mm	15
[/] a mm	4.9
UNC	12
TPI	24
z	3
l3 mm	8
l4 mm	30
Drill Ø	4.5
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
Range	No.2 - 1/4
Norma	DIN 371
Forma	UNC
Tolleranza filetto	2B
