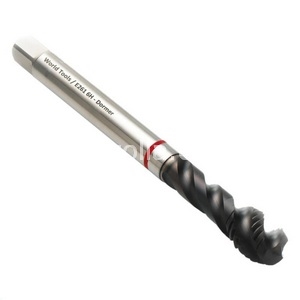

E229 UNF10-32

MASCHIO

Codice: I3173

Disponibilità: Disp. limitata

Codice del produttore: E22910-32

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€25,12

Scarica PDF

Descrizione

No.10 x 32

Dormer HSS-E Senza UNF Maschi a macchina Scanalature diritte Scanalature diritte DIN 371.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.

d1 nom mm	4.826
d2 Ø mm	6.0
l1 mm	70
l2 mm	13
[/] a mm	4.9
UNF	10
TPI	32
z	3
l3 mm	8
l4 mm	25
Drill Ø	4.1
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
Range	No.2 - 1/4
Norma	DIN 371
Tolleranza filetto	2B
Forma	UNF
