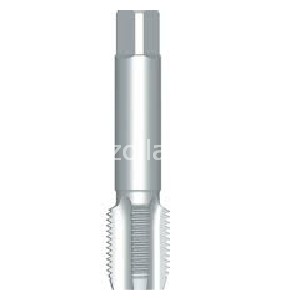

E243 PG9

MASCHIO

Codice: 79222

Disponibilità: Disp. limitata

Codice del produttore: E243PG9NO3

Disponibilità: 3 disponibile

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€68,32

Scarica PDF

Descrizione

Maschi a macchina corti Filettatura per tubi corazzati, DIN 40430 PG, HSCo senza trattamento. No3, finitore imb.corto, 2-3 filetti, forma C, fori ciechi/passanti. Scanalature diritte. Filettatura PG9

Dettagli

Dormer HSS Senza PG Maschi a macchina Scanalature diritte Scanalature diritte DIN 40432.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Plastiche termoindurenti ( 80 - 80 N/mm² ): Good.

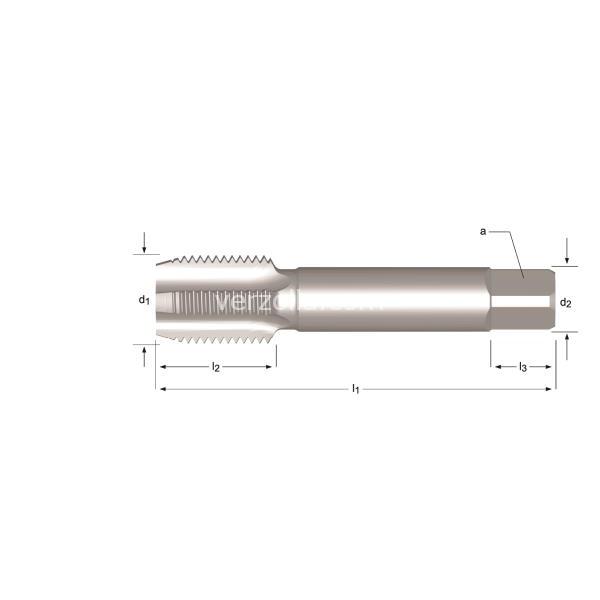

d1 nom mm	15.2
d2 Ø mm	12.0
l1 mm	70
l2 mm	22
[/] a mm	9.0
PG	9
TPI	18
z	4
l3 mm	12
Drill Ø	13.9
Qtà per confezione	1.00
Materiale utensile	HSS
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Profondità	1.5 x d
Geometria	Scanalature diritte
Tolleranza filetto	Normale
Range	No.7 - No.36
Norma	DIN 40432
Forma	PG
