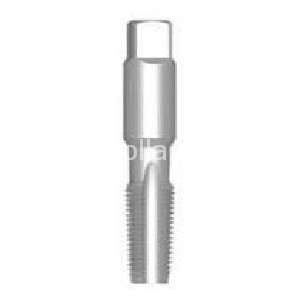

E710 NPT1/4-18

MASCHIO

Codice: 35005

Disponibilità: Non disponibile

Codice del produttore: E7101/4

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€49,97

Scarica PDF

Descrizione

Maschio a macchina scanalature dritte filettatura conica americana per tubi NPT, ANSI B94.9, per foro cieco e passante, profondità 1.5XD, in acciaio super-rapido HSS, forma imbocco C2-3, rotazione destra. NPT 1/4 - TPI 18

Dettagli

1/4 inch x 18

Dormer HSS Senza NPT Maschi a macchina Scanalature diritte Scanalature diritte ~ANSI B94.9.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Termoplastici ( 50 - 50 N/mm² ): Good.

d2 Ø mm	14.3
[/] a mm	10.7
TPI	18
NPT	1/4
d1 nom mm	13.72
l2 mm	27
l4 mm	17.6
l1 mm	75
z	4
Drill Ø	11.0
l3 mm	11
Qtà per confezione	1.00
Materiale utensile	HSS
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
Tolleranza filetto	Normale
Norma	~ANSI B94.9
Forma	NPT
Range	1/16 - 2"
