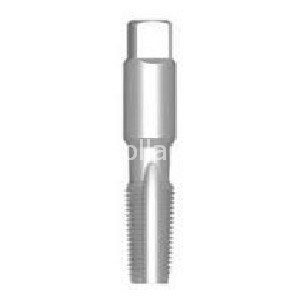

E710 NPT3/4-14

MASCHIO

Codice: 35008

Disponibilità: Non disponibile

Codice del produttore: E7103/4

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€156,75

Scarica PDF

Descrizione

Maschio a macchina scanalature dritte filettatura conica americana per tubi NPT, ANSI B94.9, per foro cieco e passante, profondità 1.5XD, in acciaio super-rapido HSS, forma imbocco C2-3, rotazione destra. NPT 3/4 - TPI 14

Dettagli

3/4 inch x 14

Dormer HSS Senza NPT Maschi a macchina Scanalature diritte Scanalature diritte ~ANSI B94.9.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Termoplastici ( 50 - 50 N/mm² ): Good.

d2 Ø mm	23.0
[/] a mm	17.2
TPI	14
NPT	3/4
d1 nom mm	26.67
l2 mm	35
l4 mm	24.4
l1 mm	105
z	5
Drill Ø	23.0
l3 mm	17
Qtà per confezione	1.00
Materiale utensile	HSS
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
Tolleranza filetto	Normale
Norma	~ANSI B94.9
Forma	NPT
Range	1/16 - 2"
