E714 NPT1/8-27

MASCHIO

Codice: 86339

Disponibilità: Disp. limitata

Codice del produttore: E7141/8

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€34,60

Scarica PDF

Descrizione

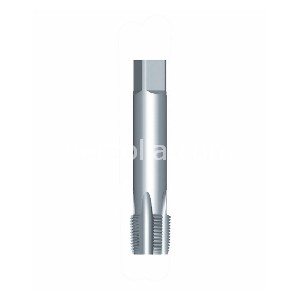

Maschio a macchina scanalature dritte filettatura conica americana per tubi NPT, dormer ANSI, per fori ciechi e passanti, profondità 1.5XD, in acciaio super-rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra. NPT 1/8 - TPI 27

Dettagli

1/8 inch x 27

Dormer HSS-E Senza NPT Maschi a macchina Scanalature diritte Scanalature diritte DORMER-ANSI.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Termoplastici ( 50 - 50 N/mm² ): Good.

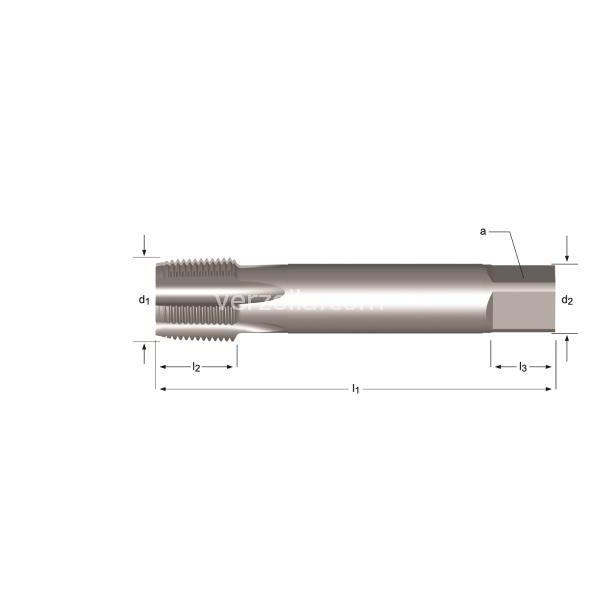

[/] a mm	9.0
l3 mm	12
TPI	27
NPT	1/8
d1 nom mm	10.23
l2 mm	14
d2 Ø mm	11.0
l1 mm	90
Drill Ø	8.5
z	3
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Tipo foro	Foro passante/cieco
Profondità	1.5 x d
Imbocco	C 2 - 3
Geometria	Scanalature diritte
Range	1/8 - 1"
Tolleranza filetto	Normale
Forma	NPT
Norma	DORMER-ANSI
