EP21 UNC1/4-20

MASCHIO

Codice: U2846

Disponibilità: Non disponibile

Codice del produttore: EP211/4

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€30,20

Scarica PDF

Descrizione

Maschio a macchina imbocco corretto filettatura unificata UNC, DIN2184-1, tolleranza 2B, per foro passante, profondità 2,5XD, in acciaio super-rapido al cobalto, forma imbocco B3.5-5, rotazione destra, senza trattamento superficiale UNC1/4-TPI20

Dettagli

1/4 inch x 20

Dormer HSS-E Steam Tempering UNC Maschi a macchina imbocco corretto imbocco corretto DIN 2184-1.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 1200 - 1600 N/mm² ): Good.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Good.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Good.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.
Ghisa - Grafite lamellare ( 150 - 500 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 500 - 700 N/mm² ): Good.
Ghisa - Grafite sferoidale ( 700 - 1000 N/mm² ): Good.

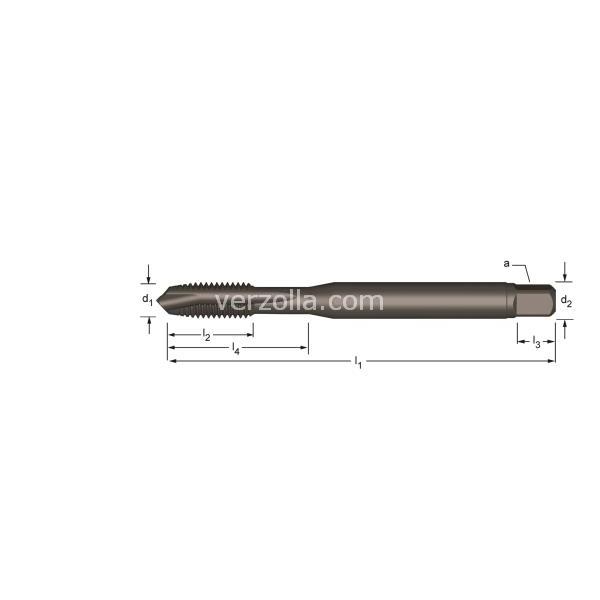

TPI	20
UNC	1/4
d1 nom mm	6.350
l2 mm	15
l1 mm	80
[/] a mm	5.5
l3 mm	8
d2 Ø mm	7.0
Drill Ø	5.1
z	3
l4 mm	30
Qtà per confezione	1.00
Rivestimento sup.	Steam Tempering
Materiale utensile	HSS-E
Direzione taglio	Destro
Profondità	2,5 x d
Forma	UNC
Tolleranza filetto	2B
Tipo foro	Foro passante
Imbocco	B 3,5 - 5
Geometria	imbocco corretto
Range	No.4 - 1"
Norma	DIN 2184-1
