EX00 M14X2

MASCHIO

Codice: Q6329

Disponibilità: disponibile

Codice del produttore: EX00M14

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

Da preventivare

Scarica PDF

Descrizione

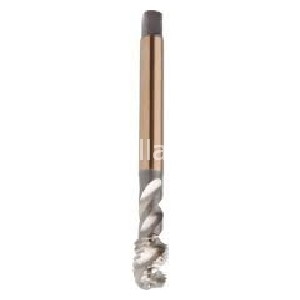

Maschio a macchina scanalatura elicoidale 45° filettatura metrica iso grossa, DIN 371≤Ø10 DIN376≥Ø12, tolleranza 6H, foro cieco, profondità 2.5XD, in acciaio super-rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra. M14x2

Dettagli

M14 x 2.00 mm

Dormer HSS-E Senza M Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 371 LE 10, DIN 376 GE 12.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Titanio - Non legato ( 400 - 700 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Nichel - Non legato ( 400 - 500 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.
Alluminio, Magnesio - Al, Mg, non legato ( 200 - 350 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Excellent.

Note varianti:
1) Steel HSCo.

P mm	2.00
M	14
l1 mm	110
d2 Ø mm	11.0
l2 mm	20
l3 mm	12
z	3
[/] a mm	9.0
l4 mm	-
Drill Ø	12
Qtà per confezione	1.00
Materiale utensile	HSS-E
Rivestimento sup.	Senza
Direzione taglio	Destro
Tolleranza filetto	6H
Imbocco	C 2 - 3
Profondità	2,5 x d
Tipo foro	Foro cieco
Geometria	Scanalature elicoidali 45°
Range	M2 - M64
Norma	DIN 371 LE 10, DIN 376 GE 12
Forma	M
