SCHEDA ARTICOLO

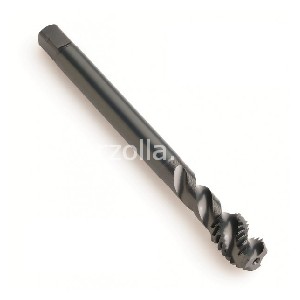

EX01 M5X0.8 (6H)

MASCHIO
Codice: R7511
Disponibilità: REGISTRATI per conoscere disponibilità e prezzo.
Codice del produttore: EX01M5
Marca: DORMER

Descrizione

Maschio a macchina scanalatura elicoidale 45° filettatura metrica iso grossa, DIN 371≤Ø10 DIN376≥Ø12, tolleranza 6H, per foro cieco, profondità 2.5XD, in acciaio super-rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra, senza trattamento superf


Dettagli

M5 x 0.80 mm

Dormer HSS-E Steam Tempering M Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 371 LE 10, DIN 376 GE 12.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Acciaio Inossidabile - Lavorazione libera ( 400 - 850 N/mm² ): Excellent.
Acciaio Inossidabile - Austenitico ( 450 - 1100 N/mm² ): Excellent.
Acciaio Inossidabile - Ferritico+Austenitico ( 450 - 1000 N/mm² ): Good.

Note varianti:
1) Steel HSCo.

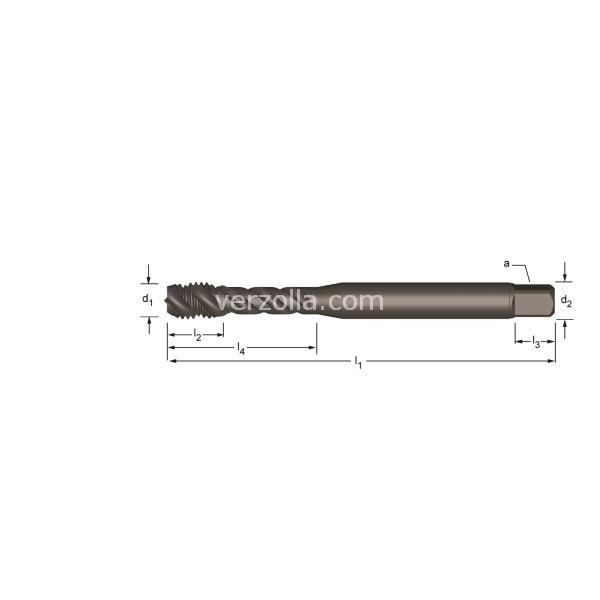

P mm0.80
M5
l1 mm70
d2 Ø mm6.0
l2 mm8
l3 mm8
z3
[/] a mm4.9
l4 mm25
Drill Ø4.2
Qtà per confezione1.00
Rivestimento sup.Steam Tempering
Materiale utensileHSS-E
Direzione taglioDestro
Tolleranza filetto6H
ImboccoC 2 - 3
Profondità2,5 x d
Tipo foroForo cieco
GeometriaScanalature elicoidali 45°
RangeM2 - M64
NormaDIN 371 LE 10, DIN 376 GE 12
FormaM
