SCHEDA ARTICOLO

EX40 G1/4-19

MASCHIO
Codice: Q6526
Disponibilità: REGISTRATI per conoscere disponibilità e prezzo.
Codice del produttore: EX401/4
Marca: DORMER

Descrizione

Maschio a macchina scanalature elicoidali 45° filettatura cilindrica whitworth per tubi G(BSP), DIN 5156, per foro cieco, profondità 2.5, in acciaio super-rapido al cobalto HSS-E, forma imbocco C2-3, rotazione destra. G(BSP) 1/4 - TPI 19


Dettagli

1/4 inch x 19

Dormer HSS-E Senza G(BSP) Maschi a macchina Scanalature elicoidali 45° Scanalature elicoidali 45° DIN 5156.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Excellent.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Excellent.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Excellent.
Acciaio - Legato ( 500 - 850 N/mm² ): Excellent.
Acciaio - Legato, Temprato e bonificato ( 850 - 1200 N/mm² ): Excellent.
Titanio - Non legato ( 400 - 700 N/mm² ): Good.
Titanio - Legato ( 700 - 900 N/mm² ): Good.
Nichel - Non legato ( 400 - 500 N/mm² ): Good.
Nichel - Legato ( 500 - 900 N/mm² ): Good.
Alluminio, Magnesio - Al, Mg, non legato ( 200 - 350 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 0.5% < 10% ( 300 - 600 N/mm² ): Excellent.
Alluminio, Magnesio - Al legato, Si > 10% ( 300 - 600 N/mm² ): Excellent.
Materiali Sintetici - Termoplastici ( 50 - 50 N/mm² ): Good.

TPI19
G(BSP)1/4

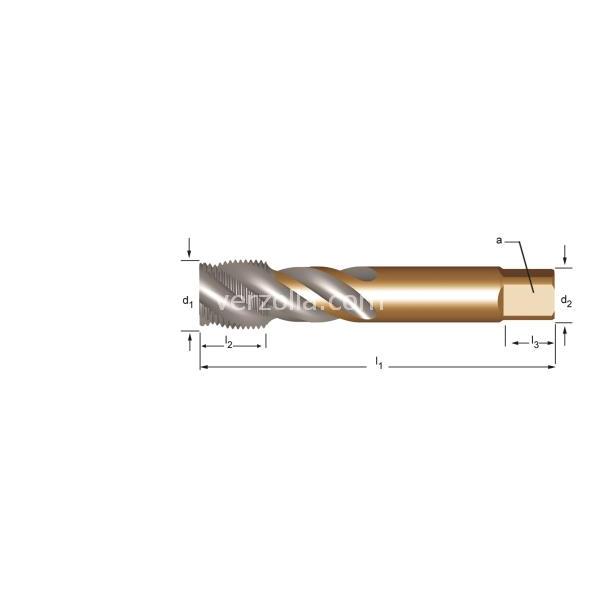

d1 nom mm13.157
l2 mm15
l1 mm100
[/] a mm9.0
l3 mm12
d2 Ø mm11.0
Drill Ø11.8
z3
Qtà per confezione1.00
Materiale utensileHSS-E
Rivestimento sup.Senza
Direzione taglioDestro
ImboccoC 2 - 3
Profondità2,5 x d
Tipo foroForo cieco
GeometriaScanalature elicoidali 45°
NormaDIN 5156
FormaG(BSP)
Tolleranza filettoNormale
Range1/8 - 1.1/2
