E650 M10X1.5

PUNTA/MASCHIARE

Codice: 54520

Disponibilità: Non disponibile

Codice del produttore: E650M10

Marca: DORMER

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€60,72

Scarica PDF

Descrizione

M10 x 1.50 mm

Dormer HSS Steam Tempering M Punta a maschiare Scanalature elicoidali 30° Scanalature elicoidali 30° DORMER-ISO.

Materiali:
Acciaio - Dolce magnetico ( 200 - 400 N/mm² ): Good.
Acciaio - da costruzione, da cementazione ( 350 - 700 N/mm² ): Good.
Acciaio - Al carbonio ( 350 - 850 N/mm² ): Good.
Acciaio - Legato ( 500 - 850 N/mm² ): Good.
Ghisa - Grafite lamellare ( 500 - 1000 N/mm² ): Good.
Rame - ß - Ottone, Bronzo ( 350 - 700 N/mm² ): Good.
Rame - Ottone a truciolo lungo ( 400 - 700 N/mm² ): Good.
Alluminio, Magnesio - Al, Mg, non legato ( 200 - 350 N/mm² ): Good.
Alluminio, Magnesio - Al legato, Si < 0.5% ( 300 - 600 N/mm² ): Good.
Materiali Sintetici - Termoplastici ( 50 - 50 N/mm² ): Good.

Note prodotto:
Dormer Codolo secondo ISO 9766. L = Lunghezza di programmazione. Il foro per il chip portadati non è standard. Refrigerante attraverso il centro. Tubo per il refrigerante H742569104 da ordinare separatamente.

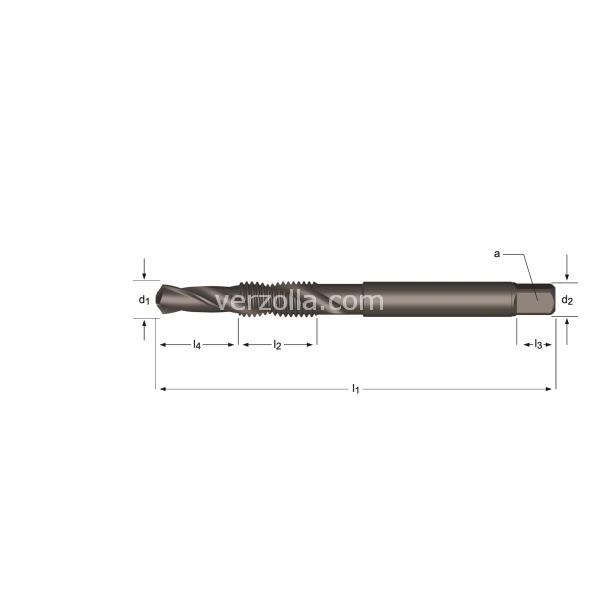

d2 Ø mm	10.0
[/] a mm	8.00
P mm	1.50
M	10
d1 nom mm	8.5
l2 mm	22
l4 mm	20
l1 mm	108
z	2
l3 mm	11.0
Qtà per confezione	1.00
Materiale utensile	HSS
Rivestimento sup.	Steam Tempering
Direzione taglio	Destro
Tolleranza filetto	6H
Profondità	1.5 x d
Imbocco	C 2 - 3
Forma	M
Tipo foro	Foro passante
Norma	DORMER-ISO
Range	M3 - M16
Geometria	Scanalature elicoidali 30°
