CSM10192

CILINDRO 10KN

Codice: Z4463

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€179,39

Scarica PDF

Descrizione

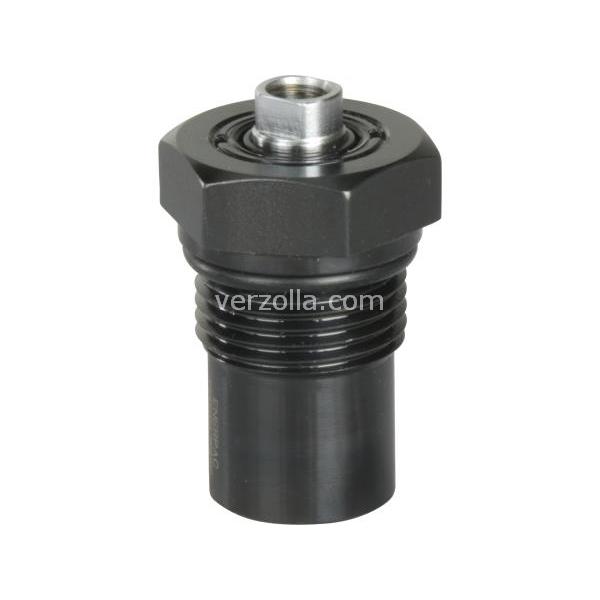

11,3 kN Forza, 19 mm Corsa, Minicilindri per manifold

Model : CSM10192
Serie : CSM
Linea di prodotto : Sistemi di bloccaggio
I minicilindri per montaggio su manifold eliminano i raccordi e le tubazioni, si impiegano in uno spazio ristretto, facilitano la rimozione dei residui di lavorazione e dello sporco.Hanno un altezza estremamente contenuta in rapporto alla corsa.Corpi altamente resistenti e guarnizioni per un elevato numero di cicli senza manutenzione.Gli steli dei cilindri, dotati di un foro filettato, consentono di utilizzare accessori standard o a disegno del cliente, agevolando il processo di bloccaggio.

Pressione massima d'esercizio (bar)	350
Forza max. del cilindro Spinta (kN)	11,3
Corsa (mm)	19
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	3,3
Avanzamento della capacità dell'olio (cm3)	6,3
Peso (kg)	0,7
Dimensione A (mm)	39,3
Ritrarre l'altezza B (mm)	20,3
Dimensione C (mm)	14,8
Dimensione C1 (mm)	48,6
Dimensione D (mm)	M28 x 1,5
Dimensione D1 (mm)	25,6
Dimensione D2 (mm)	16
Dimensione E (mm)	11,9
Dimensione E1 (pollici)	11
Dimensione F (mm)	36
Dimensione F1 (mm)	9,0
Dimensione J (mm)	14,1
Dimensione K (mm)	M6 x 1,0
Dimensione P (mm)	5,5
Dimensione T (mm)	8
