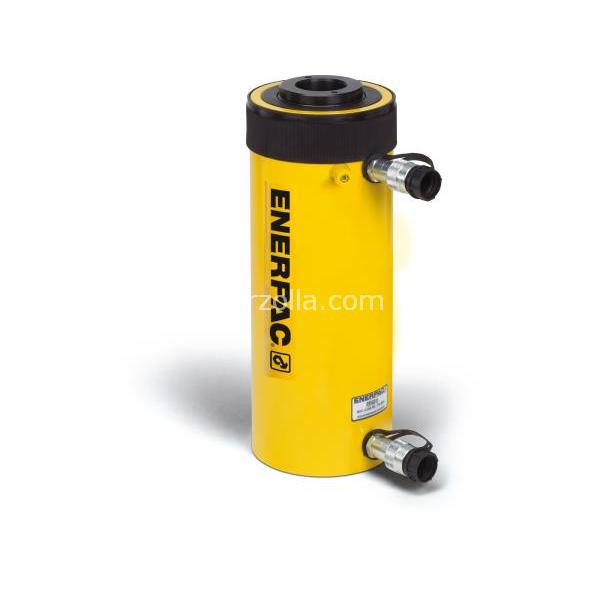

RRH3010

CILINDRO 30 TONNELLATE
Codice: N5217
Disponibilità: Non disponibile
Disponibilità: Disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€3059,49
Scarica PDF

Descrizione



326 kN Forza, 258 mm Corsa, A doppio effetto, Cilindri a pistone forato

Model : RRH3010
Serie : RRH
Linea di prodotto : Utensili Industriali
Valvola di sicurezza per impedire danni causati dalla contropressioneVerniciatura a fuoco per aumentare la resistenza alla corrosioneLa filettatura sul corpo rende possibile un facile fissaggioVersione a doppio effetto per un ritorno rapido del pistoneIl canotto centrale flottante cromato aumenta la durata del prodottoPistone forato per l’impiego sia in trazione che in spintaIl raschiaolio sul pistone riduce la contaminazione e prolunga la vita del cilindro.

Pressione massima d'esercizio (bar)700
Classe di capacità (tonnellate imperiali)30
Forza max. del cilindro Spinta (kN)326
Forza max. del cilindro Trazione (kN)213
Corsa (mm)258
Altezza con pistone chiuso A (mm)431
Altezza con pistone esteso B (mm)689
Tipo di resoA doppio effetto, Ritorno idraulico
Tipo di pistoneForato
MaterialeAcciaio
Area effettiva cilindro Spinta (cm2)46,6
Area effettiva cilindro Trazione (cm2)30,4
Avanzamento della capacità dell'olio (cm3)1202
Retrazione della capacità dell'olio (cm3)784
Trattamento della superficieVernice
Peso (kg)27

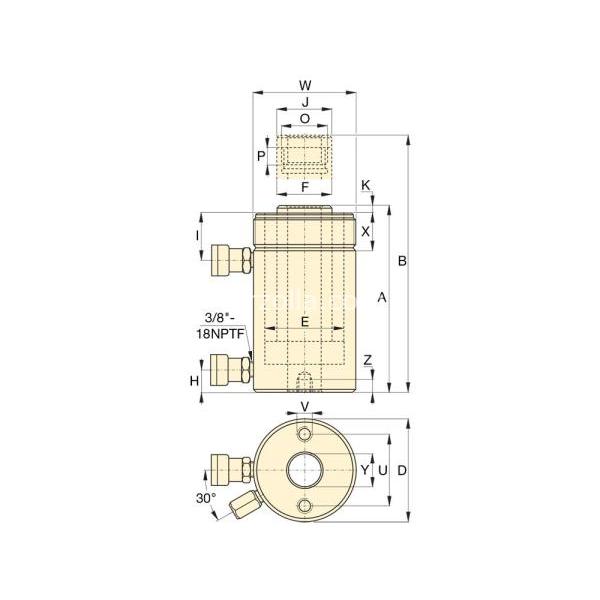

Altezza con pistone chiuso A (mm)431
Altezza con pistone esteso B (mm)689
Diametro esterno D (mm)114
Diametro alesaggio cilindro E (mm)88,9
Diametro stelo F (mm)63,5
Da base a porta mandata H (mm)25
De piano sup. A bocca ritorno I (mm)60
Diametro Testina J (mm)63
Sporgenza testina K1 (mm)9
Stantuffo filettatura interna O (pollici)113/16"- 16
Lungh. Filettatura interna stelo P (mm)22
Montaggio sulla base Ø interasse fori U (mm)92,2
Montaggio sulla base Filettatura V3/8” - 16
Filo per colletto W (pollici)4 1/2" - 12
Lungh. filettatura Corpo X (mm)42
Ø foro centrale Y (mm)33,3
Montaggio sulla base Profon. Filettatura Z (mm)15,7
