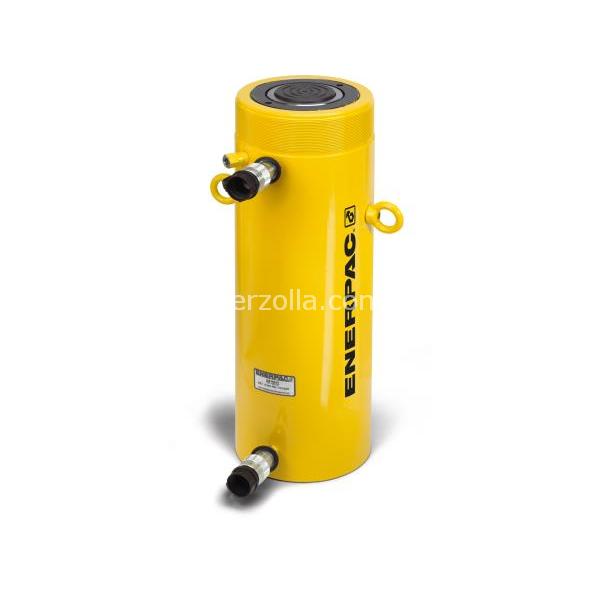

RR506

CILINDRO 50 TON.

Codice: R3447

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€2707,85

Scarica PDF

Descrizione

498 kN Forza, 156 mm Corsa, A doppio effetto, Cilindri per impieghi diversificati

Model : RR506
Serie : RR
Linea di prodotto : Utensili Industriali
La maggior parte dei modelli è provvista di filettatura sul corpo, sullo stelo e di fori sulla base per facilitarne il fissaggioVerniciatura a fuoco per aumentare la resistenza alla corrosioneProvvisti di testine amovibili termicamente trattateLa valvola di sicurezza incorporata evita i rischi dovuti a contropressioniTutti i modelli sono completi di semigiunti rapidi CR400Il raschiatore sul pistone riduce il pericolo di contaminazione e prolunga la vita del cilindro.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	50
Forza max. del cilindro Spinta (kN)	498
Corsa (mm)	156
Altezza con pistone chiuso A (mm)	331
Altezza con pistone esteso B (mm)	487
Tipo di reso	A doppio effetto, Ritorno idraulico
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	71,2
Area effettiva cilindro Trazione (cm2)	21,5
Avanzamento della capacità dell'olio (cm3)	1111
Retrazione della capacità dell'olio (cm3)	335
Trattamento della superficie	Vernice
Peso (kg)	30
Altezza con pistone chiuso A (mm)	331
Altezza con pistone esteso B (mm)	487
Diametro esterno D (mm)	127
Diametro alesaggio cilindro E (mm)	95,2
Diametro stelo F (mm)	79,5
Da base a porta mandata H (mm)	28
De piano sup. A bocca ritorno I (mm)	76
Diametro Testina J (mm)	71
Sporgenza testina K1 (mm)	2
Stantuffo filettatura interna O (pollici)	1"- 12
Lungh. Filettatura interna stelo P (mm)	25
Montaggio sulla base Ø interasse fori U (mm)	–
Montaggio sulla base Filettatura V	–
Lungh. filettatura Corpo X (mm)	44
Montaggio sulla base Profon. Filettatura Z (mm)	–
