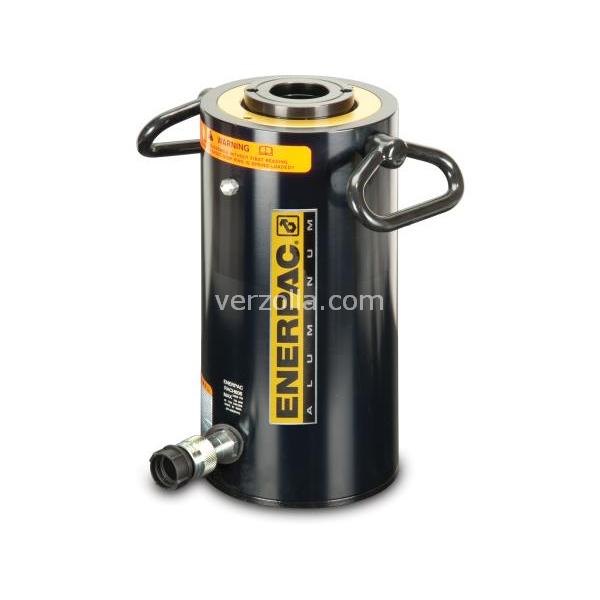

RACH604

CILINDRO 60 TON.

Codice: X6518

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€3918,08

Scarica PDF

Descrizione

596 kN Forza, 100 mm Corsa, Cilindri in alluminio, a pistone forato

Model : RACH604
Serie : RACH
Linea di prodotto : Utensili Industriali

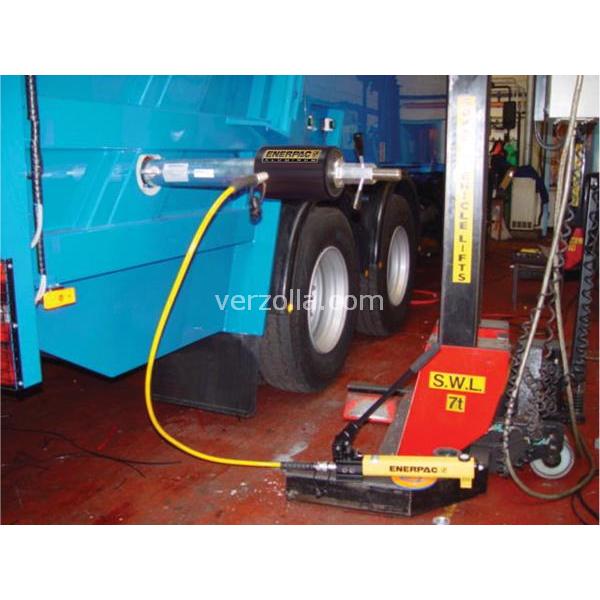

Pistone forato per l’impiego sia in spinta che in trazioneGuide in materiale composito aumentano la vita del cilindro e incrementano la resistenza ai carichi lateraliTrattamento superficiale Hard-Coat - su tutte le superfici – è resistente all’usura ed aumenta la vita del cilindro.Il canotto centrale flottante, aumenta la vita delle tenute e del cilindro stessoTutti i modelli sono muniti di manigliePiastra base e testina in acciaio per la protezione contro i danni provocati dal caricoGhiera di finecorsa capace di sopportare l’intera capacità di spinta del cilindroMolla di ritorno per impieghi graviosi per ritrarre rapidamente il cilindro.Tutti i cilindri sono conformi alle norme ASME B-30.1.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	60
Forza max. del cilindro Spinta (kN)	596
Corsa (mm)	100
Altezza con pistone chiuso A (mm)	315
Altezza con pistone esteso B (mm)	415
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Forato
Materiale	Alluminio
Area effettiva cilindro Spinta (cm2)	84,7
Avanzamento della capacità dell'olio (cm3)	847
Trattamento della superficie	Anodizzato
Peso (kg)	19,5
Altezza con pistone chiuso A (mm)	315
Altezza con pistone esteso B (mm)	415
Diametro esterno D (mm)	180
Diametro alesaggio cilindro E (mm)	130
Diametro stelo F (mm)	100
Da base a porta mandata H (mm)	61
Diametro Testina J (mm)	100
Sporgenza testina K1 (mm)	12
Montaggio sulla base Ø interasse fori U (mm)	160
Montaggio sulla base Filettatura V	M6
Ø foro centrale Y (mm)	54
Montaggio sulla base Profon. Filettatura Z (mm)	12
