SCHEDA ARTICOLO

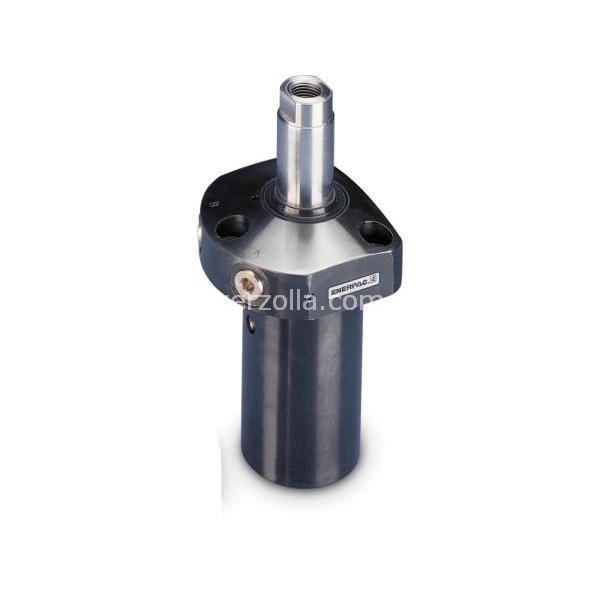

Immagine di PUSD92

PUSD92

CILINDRO A SPINTA/TRAZIONE CON FLANGIA
Codice: T9004
Disponibilità: Non disponibile
Disponibilità: Disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€855,02
Scarica PDF

Descrizione



11,2 kN Forza, 22,1 mm Corsa, Doppio Effetto, Flangia Superiore, Cilindri Traenti

Model : PUSD92
Serie : PUS
Linea di prodotto : Sistemi di bloccaggio
Montaggio con flangia superioreUna soluzione flessibile che consente il collegamento su manifold o per mezzo di bocche filettate per l’olio.Il foro nell'attrezzatura fissa non richiede tolleranze strette.Installazione facile con solo 3 o 4 viti di fissaggio.

Forza max. del cilindro Spinta (kN)28,0
Forza max. del cilindro Trazione (kN)11,2
Corsa (mm)22,1
Tipo di resoA doppio effetto, Ritorno idraulico
Tipo di pistonePieno
MaterialeAcciaio
Area effettiva cilindro Spinta (cm2)8,06
Area effettiva cilindro Trazione (cm2)3,16
Avanzamento della capacità dell'olio (cm3)17,70
Retrazione della capacità dell'olio (cm3)6,88
Stile di montaggioFlangia Superiore
Peso (kg)2,0
Dimensione A (mm)137,9
Dimensione B (mm)116,1
Dimensione C1 (mm)24,9
Dimensione D (mm)47,8
Dimensione D1 (mm)70,1
Dimensione D2 (mm)54,1
Dimensione E (mm)24,9
Dimensione E1 (pollici)23,6
Dimensione F (mm)17,8
Dimensione A (mm)12,4
Dimensione K (mm)M10 x 1,5
Dimensione N (mm)26,4
Dimensione P (mm)10,4
Dimensione R (mm)25,9
Dimensione S (mm)23,7
Dimensione T (mm)16,0
Dimensione U (mm)41,9
Dimensione V (mm)6,9
Dimensione W (mm)75,9
Dimensione X (mm)28,7
