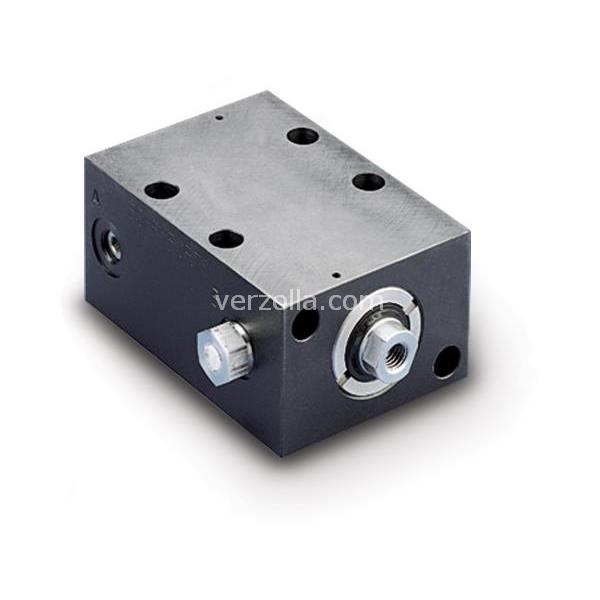

Immagine di BMD18202 Immagine di BMD18202
Immagine di BMD18202
Immagine di BMD18202 Immagine di BMD18202

BMD18202

CILINDRO
Codice: L7488
Disponibilità: Non disponibile
Disponibilità: Disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€307,02
Scarica PDF

Descrizione



17,2 kN Forza, 20 mm Corsa, Doppio Effetto, Cilindri Block-Type

Model : BMD18202
Serie : BMD
Linea di prodotto : Sistemi di bloccaggio
Bocche del manifold con anelli di tenuta toroidali.Pistone filettato internamente.Corpo brunito.Pistone cromato.

Pressione massima d'esercizio (bar)350
Pressione di esercizio minima (bar)40
Forza max. del cilindro Spinta (kN)350
Corsa (mm)90
Tipo di resoA doppio effetto, con ritorno a molla
Tipo di pistonePieno
MaterialeAcciaio
Area effettiva cilindro Spinta (cm2)4,9
Area effettiva cilindro Trazione (cm2)2,9
Avanzamento della capacità dell'olio (cm3)9,8
Retrazione della capacità dell'olio (cm3)5,8
Pistone diametro (mm)25
Perno diametro16
Forza di bloccaggio spinta (kN)17,2
Forza di bloccaggio trazione (kN)10,1
Peso (kg)1,3
Dimensione A (mm)90
Dimensione B (mm)70
Dimensione C (mm)62,0
Dimensione D (mm)65
Dimensione E (mm)25
Dimensione F (mm)16
Dimensione F1 (mm)15
Dimensione A (mm)12,0
Dimensione J (mm)27,0
Dimensione K (mm)M8 x 1,25
Dimensione L (mm)50
Dimensione M (mm)30
Dimensione N (mm)7,5
Dimensione O (mm)12
Dimensione P (mm)45
Dimensione Q (mm)30,0
Dimensione R (mm)22,5
Dimensione S (mm)13
Dimensione T (mm)6,0
Dimensione V (mm)9,0
Dimensione W (mm)12,0
Dimensione Y (mm)11,0 - 11,1
Dimensione Z (mm)2,8 - 2,9
