BMD70502

CILINDRO
Codice: 79836
Disponibilità: Non disponibile
Disponibilità: Disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€569,42
Scarica PDF

Descrizione

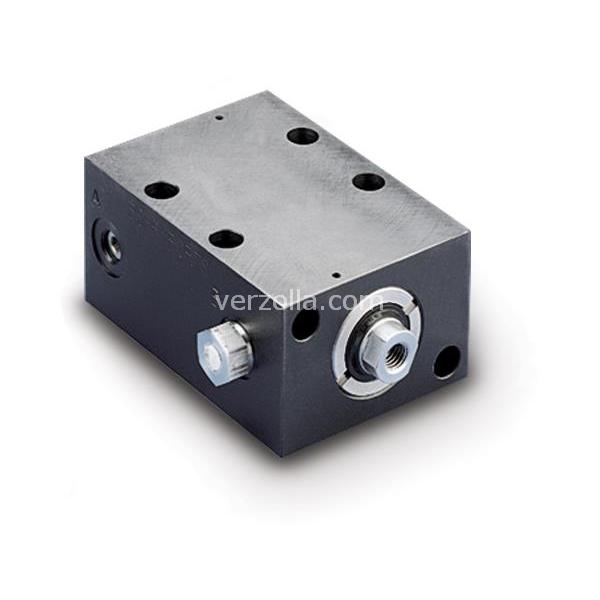

68,7 kN Forza, 50 mm Corsa, Doppio Effetto, Cilindri Block-Type

Model : BMD70502
Serie : BMD
Linea di prodotto : Sistemi di bloccaggio
Bocche del manifold con anelli di tenuta toroidali.Pistone filettato internamente.Corpo brunito.Pistone cromato.

Pressione massima d'esercizio (bar)350
Pressione di esercizio minima (bar)40
Forza max. del cilindro Spinta (kN)350
Corsa (mm)165
Tipo di resoA doppio effetto, con ritorno a molla
Tipo di pistonePieno
MaterialeAcciaio
Area effettiva cilindro Spinta (cm2)19,6
Area effettiva cilindro Trazione (cm2)11,6
Avanzamento della capacità dell'olio (cm3)98,2
Retrazione della capacità dell'olio (cm3)58,0
Pistone diametro (mm)50
Perno diametro32
Forza di bloccaggio spinta (kN)68,7
Forza di bloccaggio trazione (kN)40,6
Peso (kg)4,3
Dimensione A (mm)165
Dimensione B (mm)115
Dimensione C (mm)101,0
Dimensione D (mm)100
Dimensione E (mm)50
Dimensione F (mm)32
Dimensione F1 (mm)31
Dimensione A (mm)14,0
Dimensione J (mm)61,0
Dimensione K (mm)M20 x 2,5
Dimensione L (mm)80
Dimensione M (mm)45
Dimensione N (mm)10,0
Dimensione O (mm)30
Dimensione P (mm)65
Dimensione Q (mm)65,0
Dimensione R (mm)32,5
Dimensione S (mm)27
Dimensione T (mm)11,0
Dimensione U (mm)26,0
Dimensione V (mm)12,5
Dimensione W (mm)12,5
Dimensione Y (mm)11,0 - 11,1
Dimensione Z (mm)2,8 - 2,9
