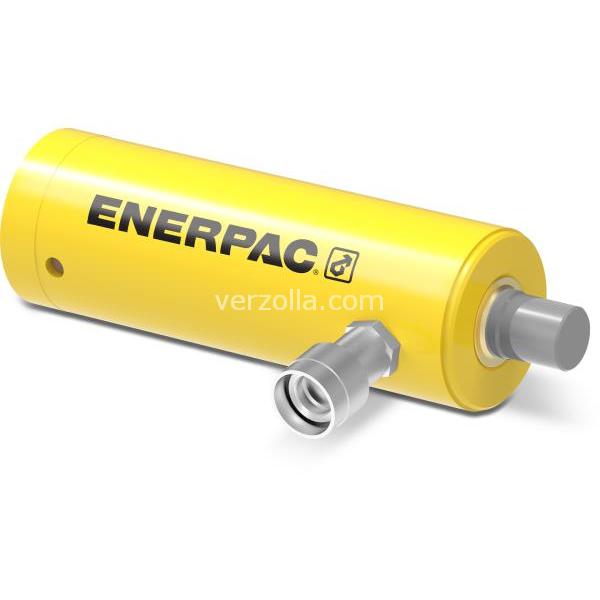

BRC106

CILINDRO

Codice: J7787

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€1366,80

Scarica PDF

Descrizione

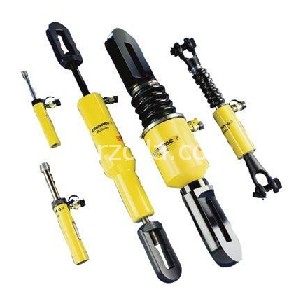

105 kN Forza, 151 mm Corsa, Cilindri traenti

Model : BRC106
Serie : BRC
Linea di prodotto : Utensili Industriali
Costruzione in acciaio legato ad alta resistenzaA semplice effetto, con ritorno a mollaGhiera di fine corsaVerniciatura a fuoco per aumentare la resistenza alla corrosioneIl raschiaolio sul pistone riduce il pericolo di contaminazione e prolunga la vita del cilindroPistoni in acciaio ad alta resistenza cromati e nichelatiTutti i modelli sono muniti di semigiunto femmina CR400 con cappellotto di protezione antipolvere.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	10
Forza max. del cilindro Trazione (kN)	105
Corsa (mm)	151
Altezza con pistone chiuso A (mm)	289
Altezza con pistone esteso B (mm)	440
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Trazione (cm2)	15,0
Retrazione della capacità dell'olio (cm3)	228
Trattamento della superficie	Vernice
Peso (kg)	9,5
Altezza con pistone chiuso A (mm)	289
Altezza con pistone esteso B (mm)	440
Diametro esterno D (mm)	85
Diametro alesaggio cilindro E (mm)	54,1
Diametro stelo F (mm)	31,8
Posizione bocca mandata H (mm)	39
Lungh. Filettatura interna stelo P (mm)	25
Diametro Filettatura stelo Q (mm)	M30x2
Montaggio sulla base Filettatura V	M30 x 2
Lungh. filettatura Corpo X (mm)	25
Lunghezza filettatura montag. Z (mm)	24
