SCHEDA ARTICOLO

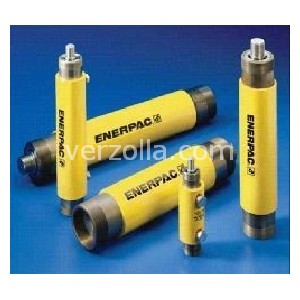

BRD41

CILINDRO
Codice: I6753
Disponibilità: REGISTRATI per conoscere disponibilità e prezzo.
Marca: ENERPAC

Descrizione



35 kN Forza, 28 mm Corsa, A doppio effetto, Cilindri per impieghi diversificati

Model : BRD41
Serie : BRD
Linea di prodotto : Utensili industriali, Sistemi di bloccaggio
Studiati per una lunga durata, la scelta migliore per le applicazioni di produzioneLe esclusive configurazioni di montaggio semplificano il fissaggioVerniciatura a fuoco per aumentare la resistenza alla corrosioneIl funzionamento a doppio effetto sviluppa forza in entrambe le direzioni, fornendo il massimo della versatilitàIl raschiaolio sul pistone riduce la contaminazione, prolungando la vita del cilindro.

Pressione massima d'esercizio (bar)700
Pressione di esercizio minima (bar)35
Classe di capacità (tonnellate imperiali)4
Forza max. del cilindro Spinta (kN)35
Forza max. del cilindro Trazione (kN)16
Corsa (mm)28
Altezza con pistone chiuso A (mm)186
Altezza con pistone esteso B (mm)214
Tipo di resoA doppio effetto, Ritorno idraulico
Tipo di pistonePieno
MaterialeAcciaio
Area effettiva cilindro Spinta (cm2)5,1
Area effettiva cilindro Trazione (cm2)2,2
Avanzamento della capacità dell'olio (cm3)14
Retrazione della capacità dell'olio (cm3)6
Forza del cilindro spinto a 350 bar (kN)17,4
Forza del cilindro trazione a 350 bar (kN)7,7
Trattamento della superficieVernice
Peso (kg)2,0
Altezza con pistone chiuso A (mm)186
Altezza con pistone esteso B (mm)214
Lunghezza del corpo C (mm)162
Diametro esterno D (mm)50
Diametro alesaggio cilindro E (mm)25,4
Diametro stelo F (mm)19,0
Quota bocca mandata I (mm)47
Quota bocca ritorno H (mm)47
Sporgenza stelo K (mm)24
Dimensioni di montaggio degli attacchi ad occhiello L (mm)258
Dimensioni di montaggio degli attacchi ad occhiello L1 (mm)286
Dimensioni di montaggio degli attacchi ad occhiello M (mm)41
Dimensione collare N (mm)29
Lungh. Filettatura interna stelo P (mm)22
Diametro Filettatura stelo Q (mm)M16 x 1,5
Lungh. filettatura Corpo X (mm)11
Diametro filettatura corpo Z (mm)M30 x 1,5
Profond. Filettatura corpo Z1 (mm)9
