SCHEDA ARTICOLO

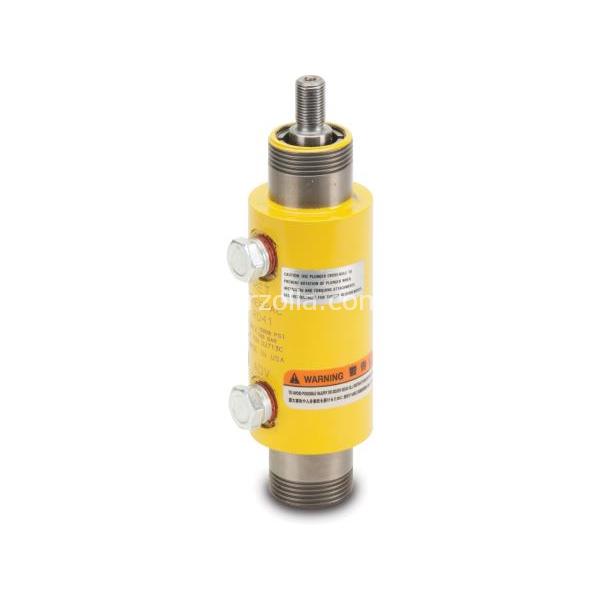

Immagine di BRD91

BRD91

CILINDRO
Codice: 78512
Disponibilità: Non disponibile
Disponibilità: Disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€1178,99
Scarica PDF

Descrizione



80 kN Forza, 28 mm Corsa, A doppio effetto, Cilindri per impieghi diversificati

Model : BRD91
Serie : BRD
Linea di prodotto : Utensili industriali, Sistemi di bloccaggio
Studiati per una lunga durata, la scelta migliore per le applicazioni di produzioneLe esclusive configurazioni di montaggio semplificano il fissaggioVerniciatura a fuoco per aumentare la resistenza alla corrosioneIl funzionamento a doppio effetto sviluppa forza in entrambe le direzioni, fornendo il massimo della versatilitàIl raschiaolio sul pistone riduce la contaminazione, prolungando la vita del cilindro.

Pressione massima d'esercizio (bar)700
Pressione di esercizio minima (bar)35
Classe di capacità (tonnellate imperiali)9
Forza max. del cilindro Spinta (kN)80
Forza max. del cilindro Trazione (kN)44
Corsa (mm)28
Altezza con pistone chiuso A (mm)223
Altezza con pistone esteso B (mm)251
Tipo di resoA doppio effetto, Ritorno idraulico
Tipo di pistonePieno
MaterialeAcciaio
Area effettiva cilindro Spinta (cm2)11,4
Area effettiva cilindro Trazione (cm2)6,3
Avanzamento della capacità dell'olio (cm3)32
Retrazione della capacità dell'olio (cm3)18
Forza del cilindro spinto a 350 bar (kN)40,0
Forza del cilindro trazione a 350 bar (kN)21,8
Trattamento della superficieVernice
Peso (kg)3,0
Altezza con pistone chiuso A (mm)223
Altezza con pistone esteso B (mm)251
Lunghezza del corpo C (mm)198
Diametro esterno D (mm)63,5
Diametro alesaggio cilindro E (mm)38,1
Diametro stelo F (mm)25,4
Quota bocca mandata I (mm)57
Quota bocca ritorno H (mm)57
Sporgenza stelo K (mm)25
Dimensioni di montaggio degli attacchi ad occhiello L (mm)295
Dimensioni di montaggio degli attacchi ad occhiello L1 (mm)323
Dimensioni di montaggio degli attacchi ad occhiello M (mm)38
Dimensione collare N (mm)38
Lungh. Filettatura interna stelo P (mm)22
Diametro Filettatura stelo Q (mm)M22 x 1,5
Lungh. filettatura Corpo X (mm)14
Diametro filettatura corpo Z (mm)M42 x 1,5
Profond. Filettatura corpo Z1 (mm)14
