SCHEDA ARTICOLO

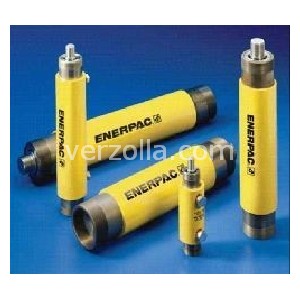

Immagine di BRD910 Immagine di BRD910
Immagine di BRD910
Immagine di BRD910 Immagine di BRD910

BRD910

CILINDRO
Codice: 77979
Disponibilità: Non disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€1290,30
Scarica PDF

Descrizione



80 kN Forza, 257 mm Corsa, A doppio effetto, Cilindri per impieghi diversificati

Model : BRD910
Serie : BRD
Linea di prodotto : Utensili industriali, Sistemi di bloccaggio
Studiati per una lunga durata, la scelta migliore per le applicazioni di produzioneLe esclusive configurazioni di montaggio semplificano il fissaggioVerniciatura a fuoco per aumentare la resistenza alla corrosioneIl funzionamento a doppio effetto sviluppa forza in entrambe le direzioni, fornendo il massimo della versatilitàIl raschiaolio sul pistone riduce la contaminazione, prolungando la vita del cilindro.

Pressione massima d'esercizio (bar)700
Pressione di esercizio minima (bar)35
Classe di capacità (tonnellate imperiali)9
Forza max. del cilindro Spinta (kN)80
Forza max. del cilindro Trazione (kN)44
Corsa (mm)257
Altezza con pistone chiuso A (mm)452
Altezza con pistone esteso B (mm)709
Tipo di resoA doppio effetto, Ritorno idraulico
Tipo di pistonePieno
MaterialeAcciaio
Area effettiva cilindro Spinta (cm2)11,4
Area effettiva cilindro Trazione (cm2)6,3
Avanzamento della capacità dell'olio (cm3)293
Retrazione della capacità dell'olio (cm3)162
Forza del cilindro spinto a 350 bar (kN)40,0
Forza del cilindro trazione a 350 bar (kN)21,8
Trattamento della superficieVernice
Peso (kg)7,3
Altezza con pistone chiuso A (mm)452
Altezza con pistone esteso B (mm)709
Lunghezza del corpo C (mm)427
Diametro esterno D (mm)63,5
Diametro alesaggio cilindro E (mm)38,1
Diametro stelo F (mm)25,4
Quota bocca mandata I (mm)57
Quota bocca ritorno H (mm)57
Sporgenza stelo K (mm)25
Dimensioni di montaggio degli attacchi ad occhiello L (mm)524
Dimensioni di montaggio degli attacchi ad occhiello L1 (mm)781
Dimensioni di montaggio degli attacchi ad occhiello M (mm)38
Dimensione collare N (mm)38
Lungh. Filettatura interna stelo P (mm)22
Diametro Filettatura stelo Q (mm)M22 x 1,5
Lungh. filettatura Corpo X (mm)14
Diametro filettatura corpo Z (mm)M42 x 1,5
Profond. Filettatura corpo Z1 (mm)14
