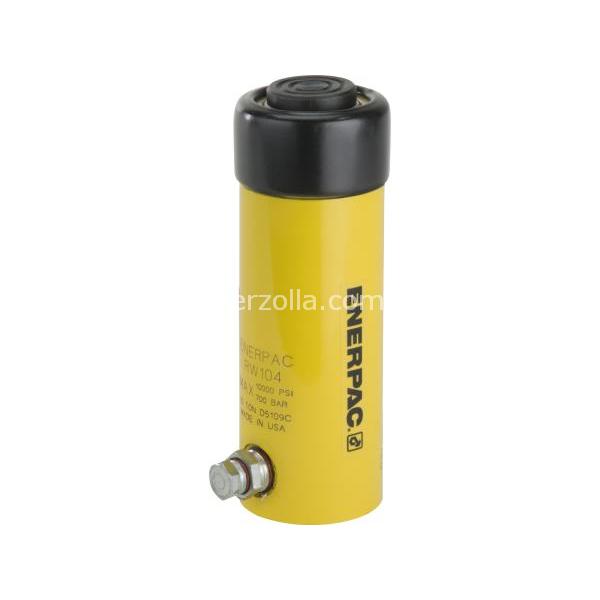

BRW104

CILINDRO

Codice: W5591

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€515,87

Scarica PDF

Descrizione

106,2 mm Corsa, 50,6 kN Forza, Cilindri per Impieghi Diversificati

Model : BRW104
Serie : BRW
Linea di prodotto : Sistemi di bloccaggio
Questi cilindri vengono impiegati per quelle applicazioni in cui si richiede un’elevata forza di bloccaggio.Ridotte dimensioni d’ingombro e corse lunghe rendono particolarmente adatti questi cilindri ad operazioni di saldatura.Stelo e corpo filettato, oltre a due fori filettati sulla base,
consentono una facile installazione e l’utilizzo di accessori opzionali.I cilindri vengono forniti con testine temprate amovibili che svolgono un'ulteriore azione protettiva del pistoneDifferenti tipi di testina sono disponibili e facilmente sostituibili.Il pistone cromato e le bronzine, superiore e inferiore,
garantiscono lunga vita e protezione dai carichi eccentrici.

Pressione massima d'esercizio (bar)	350
Pressione di esercizio minima (bar)	40
Corsa (mm)	106,2
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	14,39
Avanzamento della capacità dell'olio (cm3)	150,92
Forza del cilindro spinto a 350 bar (kN)	50,6
Peso (kg)	3,2
Dimensione A (mm)	278,6
Dimensione B (mm)	172,5
Dimensione C (mm)	165,9
Dimensione D (mm)	57,2
Dimensione D1 (mm)	M56 x 2
Dimensione F (mm)	38,1
Dimensione G (mm)	1?4 - 18
Dimensione A (mm)	19,1
Dimensione J (mm)	35,1
Dimensione K (mm)	M22 x 1,5
Dimensione L (mm)	29,2
Dimensione T (mm)	17,3
Dimensione U (mm)	39,6
Dimensione V (mm)	M8 x 1,25
Dimensione Z (mm)	12,4
