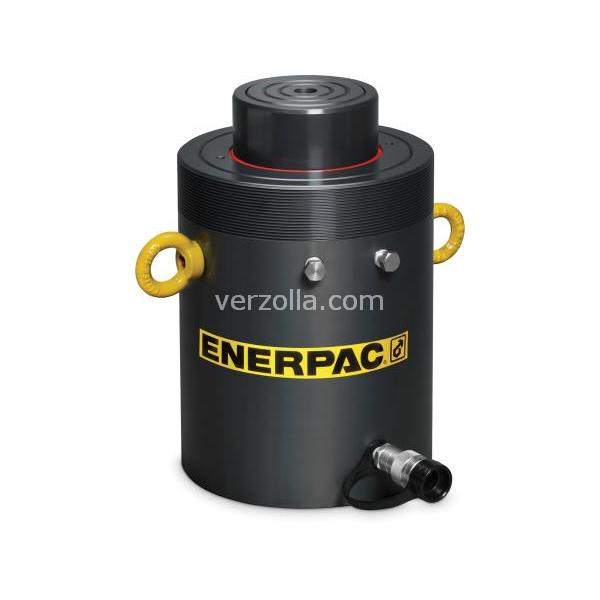

HCG1502

CILINDRO DI GRAVITA' SEMPLICE EFFETTO 150 TON.

Codice: AW590

Disponibilità: Non disponibile

Codice del produttore: HCG1502

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€2073,28

Scarica PDF

Descrizione

1497 kN Forza, 50 mm Corsa, A semplice effetto, Cilindri ad alto tonnellaggio

Model : HCG1502
Serie : HCG
Linea di prodotto : Utensili Industriali
Superficie indurita resistente ai carichi laterali e all’usura ciclicaResistenza al carico laterale del 10% a capacità massimaGhiera di fine corsa per evitare la fuoriuscita dello steloProtezione interna ed esterna dagli agenti atmosfericiGli anelli di guida sostituibili superiore e inferiore sono montati sul pistone per supportarlo lungo l’intera corsaGolfari di sollevamento certificati, fori di montaggio sulla base e filettature sul corpo.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	150
Forza max. del cilindro Spinta (kN)	1497
Corsa (mm)	50
Altezza con pistone chiuso A (mm)	220
Altezza con pistone esteso B (mm)	270
Tipo di reso	A semplice effetto, Carica Ritorno
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	213,8
Avanzamento della capacità dell'olio (cm3)	1069
Resistenza al carico laterale a capacità massima (percentuale)	10%
Trattamento della superficie	Nitruri
Peso (kg)	56
Altezza con pistone chiuso A (mm)	220
Altezza con pistone esteso B (mm)	270
Diametro esterno D (mm)	215
Diametro alesaggio cilindro E (mm)	165
Diametro stelo F (mm)	120
Da base a porta mandata H (mm)	41
Diametro Testina J (mm)	94
Sporgenza testina K1 (mm)	3
Montaggio sulla base Ø interasse fori U (mm)	185
Montaggio sulla base Filettatura V	M12 x 1,75
Lungh. filettatura Corpo X (mm)	55
Montaggio sulla base Profon. Filettatura Z (mm)	22
