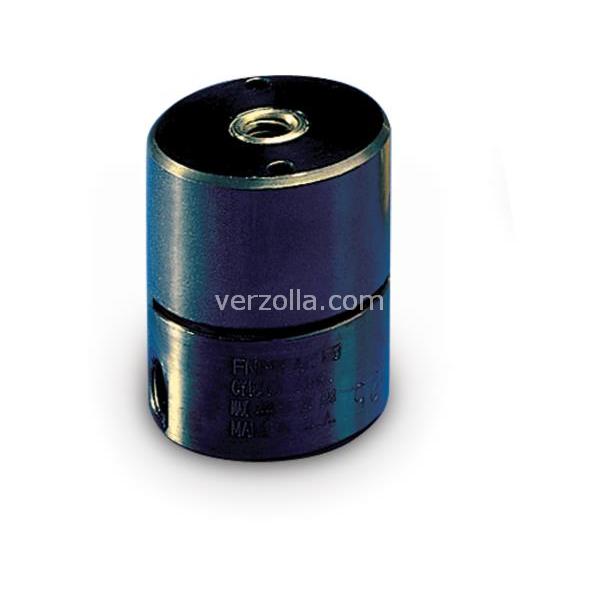

HCS110

CILINDRO

Codice: A1359

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€917,49

Scarica PDF

Descrizione

113,4 kN Forza, 16 mm Corsa, Cilindri a pistone forato

Model : HCS110

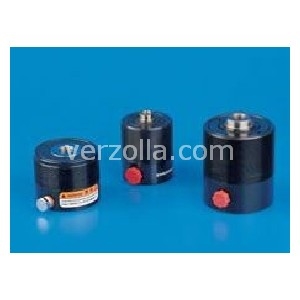

Serie : HCS
Linea di prodotto : Sistemi di bloccaggio
Il cilindro forato consente di effettuare, mediante l’impiego di un tirante, un’azione di spinta o di trazione a seconda del lato di montaggio.Le capacità molto elevate associate alle dimensioni molto contenute permettono di progettare attrezzature fisse compatte.Il ritorno a molla facilita lo scarico del pezzo in lavorazione.Le ghiere filettate e i fori nella base di montaggio consentono una notevole flessibilità di utilizzo, anche con superfici superiori piatte e cave a "T".I pistoni nichelati, i raschiatori posti sullo stelo e lo sfiato interno prevengono la corrosione e consentono di salvaguardare la vita di tutti i modelli HCS.

Pressione massima d'esercizio (bar)	350
Forza max. del cilindro Spinta (kN)	113,4
Corsa (mm)	16,0
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Forato
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	32,65
Avanzamento della capacità dell'olio (cm3)	52,27
Peso (kg)	3,6
Dimensione A (mm)	120,4
Dimensione B (mm)	104,4
Dimensione C (mm)	93,0
Dimensione D (mm)	M90 x 2
Dimensione D1 (mm)	90,0
Dimensione F (mm)	40,0
Dimensione A (mm)	19,0
Dimensione K (mm)	M20 x 2,5
Dimensione S (mm)	32,0
Dimensione T (mm)	36,7
Dimensione U (mm)	65,0
Dimensione V (mm)	M10 X 1,5
Dimensione W (mm)	60,0
Ø foro centrale Y (mm)	21,0
Dimensione Z (mm)	15,0
