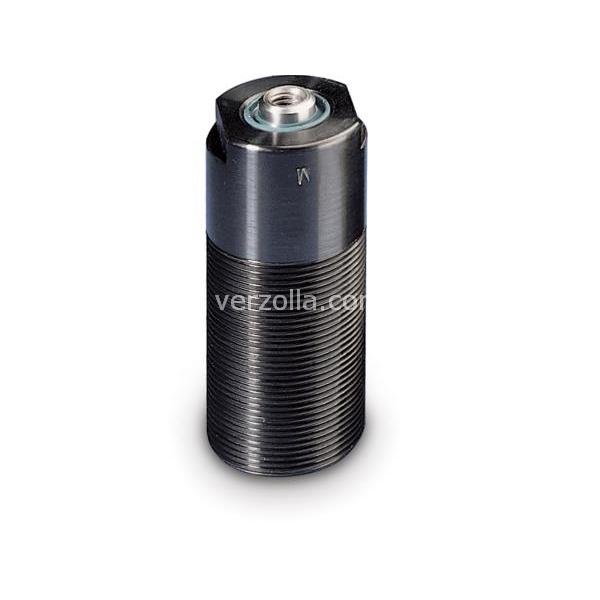

MRS5

CILINDRO

Codice: W1845

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€650,63

Scarica PDF

Descrizione

51,2 kN Forza, 2,3 mm Corsa, Cilindri di bloccaggio con "molle a tazza"

Model : MRS5
Serie : MRS
Linea di prodotto : Sistemi di bloccaggio
L’elevata forza di bloccaggio viene mantenuta da robuste molle a tazza. L’azione di bloccaggio è istantanea e avviene con il rilascio della pressione oleodinamica.Il funzionamento a semplice effetto ne facilita l’installazione e suggerisce l’utilizzo di unità d’alimentazione come booster e pompe pneumoidrauliche.Il pistone con foro passante permette a questo cilindro di sostituirsi ad un comune bloccaggio manuale.Con l’ausilio di un tirante filettato e di un dado a "T" sarà il corpo del cilindro stesso ad effettuare il bloccaggio.Montaggio semplificato grazie al corpo filettato.Il foro filettato situato nello stelo permette l’utilizzo di accessori standard o a disegno.

Pressione massima d'esercizio (bar)	350
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Acciaio
Avanzamento della capacità dell'olio (cm3)	8,19
Forza del cilindro spinto a 350 bar (kN)	51,2
Corsa effettiva di bloccaggio (mm)	2,3
Massima tensione della corsa (mm)	2,3
Pressione d'esercizio richiesta (bar)	350
Peso (kg)	1,8
Dimensione A (mm)	125,0
Dimensione B (mm)	122,7
Dimensione C (mm)	119,1
Dimensione D (mm)	59,9
Dimensione D1 (mm)	M60 X 2,0
Dimensione E (mm)	22,1
Dimensione F (mm)	50,0
Dimensione A (mm)	21,1
Dimensione J (mm)	7,1
Dimensione K (mm)	M16 X 2,0
Dimensione T (mm)	39,9
Dimensione W (mm)	85,1
Dimensione Y (mm)	17,0
