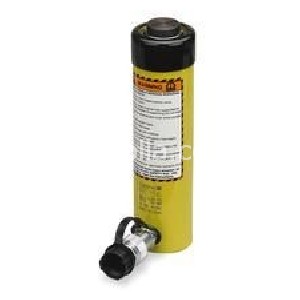

RC506

CILINDRO

Codice: 96230

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€1767,15

Scarica PDF

Descrizione

498 kN Forza, 159 mm Corsa, Cilindri per impieghi diversificati

Model : RC506
Serie : RC
Linea di prodotto : Utensili Industriali
La maggior superficie del Sistema di supporto GR2 aumenta la resistenza al carico laterale e migliora significativamente la durata del cilindro.Tutti i cilindri hanno lo stelo e il corpo filettato, oltre a due fori filettati sulla base (nella gran parte dei modelli)Progettati per l’uso in tutte le posizioniAcciaio legato ad alta resistenza per una lunga durataMolla di ritorno pretensionata ad alta resistenza aumenta la forza di richiamo del pistone riducendo i tempi di ritornoVerniciatura a fuoco per maggiore resistenza alla corrosioneSemigiunto rapido CR400 e cappellotto di protezione antipolvere compresi in tutti i modelliIl raschiatoio sul pistone riduce il pericolo di contaminazione e prolunga la vita del cilindro.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	50
Forza max. del cilindro Spinta (kN)	498
Corsa (mm)	159
Altezza con pistone chiuso A (mm)	282
Altezza con pistone esteso B (mm)	441
Tipo di reso	A semplice effetto, con ritorno a molla
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	71,2
Avanzamento della capacità dell'olio (cm3)	1131
Trattamento della superficie	Vernice
Peso (kg)	23,1
Altezza con pistone chiuso A (mm)	282
Altezza con pistone esteso B (mm)	441
Diametro esterno D (mm)	127
Diametro alesaggio cilindro E (mm)	95,2
Diametro stelo F (mm)	79,5
Da base a porta mandata H (mm)	35
Diametro Testina J (mm)	71
Sporgenza testina K1 (mm)	2
Lungh. Filettatura interna stelo P (mm)	—
Montaggio sulla base Ø interasse fori U (mm)	95
Montaggio sulla base Filettatura V	1/2"- 13 un
Filo per colletto W (pollici)	5" - 12 UN
Lungh. filettatura Corpo X (mm)	55
Montaggio sulla base Profon. Filettatura Z (mm)	19
