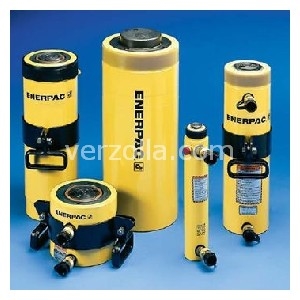

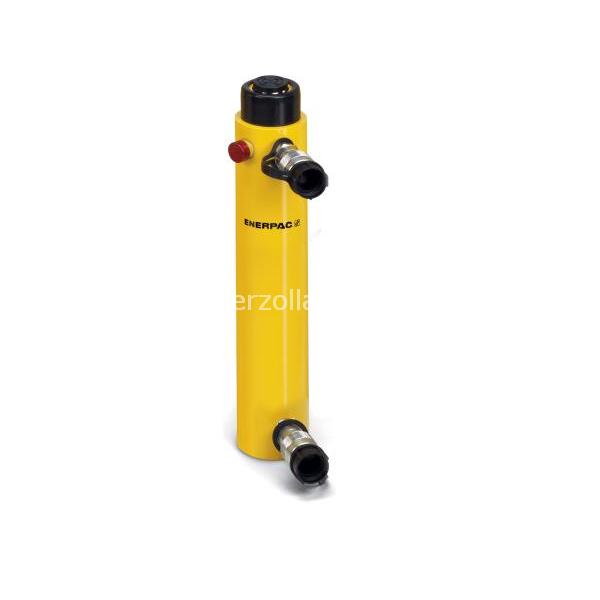

RR1010

CILINDRO

Codice: 72415

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€1728,77

Scarica PDF

Descrizione

101 kN Forza, 254 mm Corsa, A doppio effetto, Cilindri per impieghi diversificati

Model : RR1010
Serie : RR
Linea di prodotto : Utensili Industriali
La maggior parte dei modelli è provvista di filettatura sul corpo, sullo stelo e di fori sulla base per facilitarne il fissaggioVerniciatura a fuoco per aumentare la resistenza alla corrosioneProvvisti di testine amovibili termicamente trattateLa valvola di sicurezza incorporata evita i rischi dovuti a contropressioniTutti i modelli sono completi di semigiunti rapidi CR400Il raschiatore sul pistone riduce il pericolo di contaminazione e prolunga la vita del cilindro.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	10
Forza max. del cilindro Spinta (kN)	101
Corsa (mm)	254
Altezza con pistone chiuso A (mm)	409
Altezza con pistone esteso B (mm)	663
Tipo di reso	A doppio effetto, Ritorno idraulico
Tipo di pistone	Pieno
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	14,5
Area effettiva cilindro Trazione (cm2)	4,8
Avanzamento della capacità dell'olio (cm3)	368
Retrazione della capacità dell'olio (cm3)	122
Trattamento della superficie	Vernice
Peso (kg)	12
Altezza con pistone chiuso A (mm)	409
Altezza con pistone esteso B (mm)	663
Diametro esterno D (mm)	73
Diametro alesaggio cilindro E (mm)	42,9
Diametro stelo F (mm)	34,9
Da base a porta mandata H (mm)	36
De piano sup. A bocca ritorno I (mm)	57
Diametro Testina J (mm)	35
Sporgenza testina K1 (mm)	6
Stantuffo filettatura interna O (pollici)	1"- 8
Lungh. Filettatura interna stelo P (mm)	25
Montaggio sulla base Ø interasse fori U (mm)	–
Montaggio sulla base Filettatura V	–
Filo per colletto W (pollici)	2 1/4" - 14
Lungh. filettatura Corpo X (mm)	26
Montaggio sulla base Profon. Filettatura Z (mm)	–
