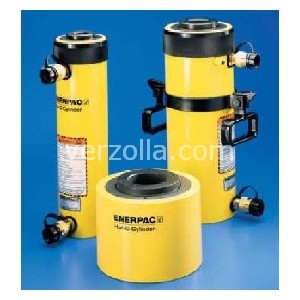

RRH1006

CILINDRO

Codice: 97155

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€6442,07

Scarica PDF

Descrizione

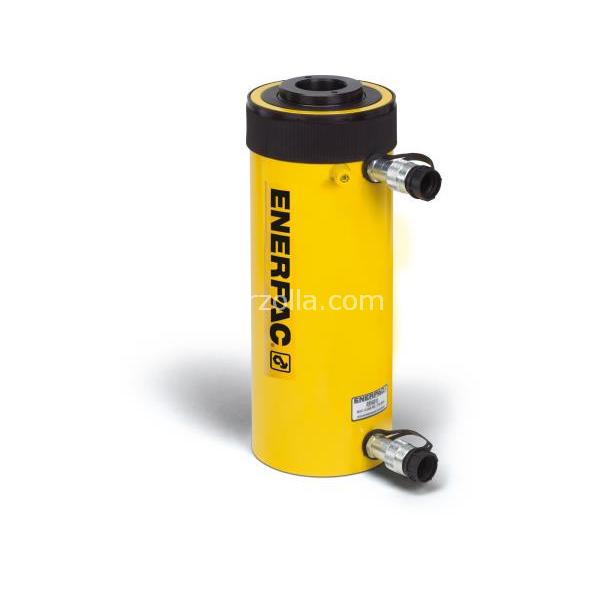

931 kN Forza, 153 mm Corsa, A doppio effetto, Cilindri a pistone forato

Model : RRH1006
Serie : RRH
Linea di prodotto : Utensili Industriali
Valvola di sicurezza per impedire danni causati dalla contropressioneVerniciatura a fuoco per aumentare la resistenza alla corrosioneLa filettatura sul corpo rende possibile un facile fissaggioVersione a doppio effetto per un ritorno rapido del pistoneIl canotto centrale flottante cromato aumenta la durata del prodottoPistone forato per l’impiego sia in trazione che in spintaIl raschiaolio sul pistone riduce la contaminazione e prolunga la vita del cilindro.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	100
Forza max. del cilindro Spinta (kN)	931
Forza max. del cilindro Trazione (kN)	612
Corsa (mm)	153
Altezza con pistone chiuso A (mm)	342
Altezza con pistone esteso B (mm)	495
Tipo di reso	A doppio effetto, Ritorno idraulico
Tipo di pistone	Forato
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	133,0
Area effettiva cilindro Trazione (cm2)	87,4
Avanzamento della capacità dell'olio (cm3)	2035
Retrazione della capacità dell'olio (cm3)	1337
Trattamento della superficie	Vernice
Peso (kg)	79

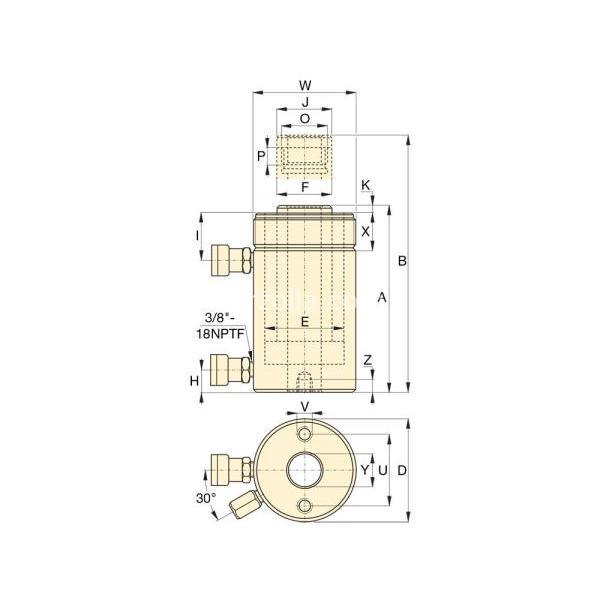

Altezza con pistone chiuso A (mm)	342
Altezza con pistone esteso B (mm)	495
Diametro esterno D (mm)	212
Diametro alesaggio cilindro E (mm)	165,1
Diametro stelo F (mm)	127,0
Da base a porta mandata H (mm)	38
De piano sup. A bocca ritorno I (mm)	85
Diametro Testina J (mm)	126
Sporgenza testina K1 (mm)	12
Stantuffo filettatura interna O (pollici)	4"- 16
Lungh. Filettatura interna stelo P (mm)	25
Montaggio sulla base Ø interasse fori U (mm)	177,8
Montaggio sulla base Filettatura V	5/8” - 11
Filo per colletto W (pollici)	8 3/8" - 12
Lungh. filettatura Corpo X (mm)	60
Ø foro centrale Y (mm)	79,2
Montaggio sulla base Profon. Filettatura Z (mm)	19,0
