RRH606

CILINDRO

Codice: 90340

Disponibilità: Non disponibile

Disponibilità: Disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€3398,64

Scarica PDF

Descrizione

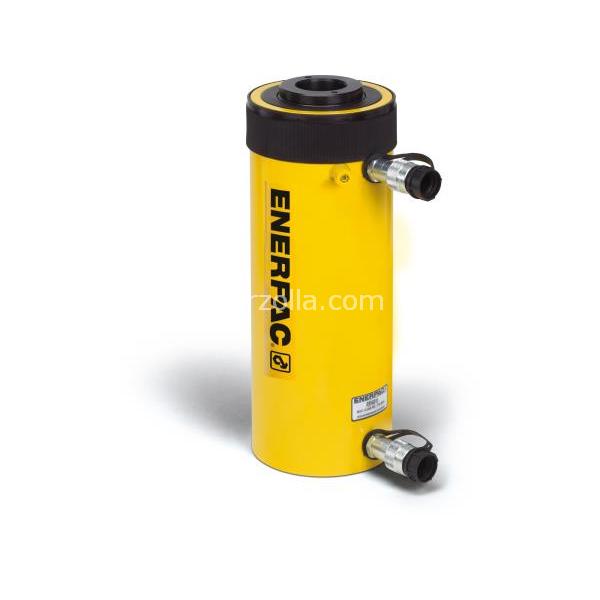

576 kN Forza, 166 mm Corsa, A doppio effetto, Cilindri a pistone forato

Model : RRH606
Serie : RRH
Linea di prodotto : Utensili Industriali
Valvola di sicurezza per impedire danni causati dalla contropressioneVerniciatura a fuoco per aumentare la resistenza alla corrosioneLa filettatura sul corpo rende possibile un facile fissaggioVersione a doppio effetto per un ritorno rapido del pistoneIl canotto centrale flottante cromato aumenta la durata del prodottoPistone forato per l’impiego sia in trazione che in spintaIl raschiaolio sul pistone riduce la contaminazione e prolunga la vita del cilindro.

Pressione massima d'esercizio (bar)	700
Classe di capacità (tonnellate imperiali)	60
Forza max. del cilindro Spinta (kN)	576
Forza max. del cilindro Trazione (kN)	380
Corsa (mm)	166
Altezza con pistone chiuso A (mm)	323
Altezza con pistone esteso B (mm)	489
Tipo di reso	A doppio effetto, Ritorno idraulico
Tipo di pistone	Forato
Materiale	Acciaio
Area effettiva cilindro Spinta (cm2)	82,3
Area effettiva cilindro Trazione (cm2)	54,2
Avanzamento della capacità dell'olio (cm3)	1366
Retrazione della capacità dell'olio (cm3)	900
Trattamento della superficie	Vernice
Peso (kg)	35

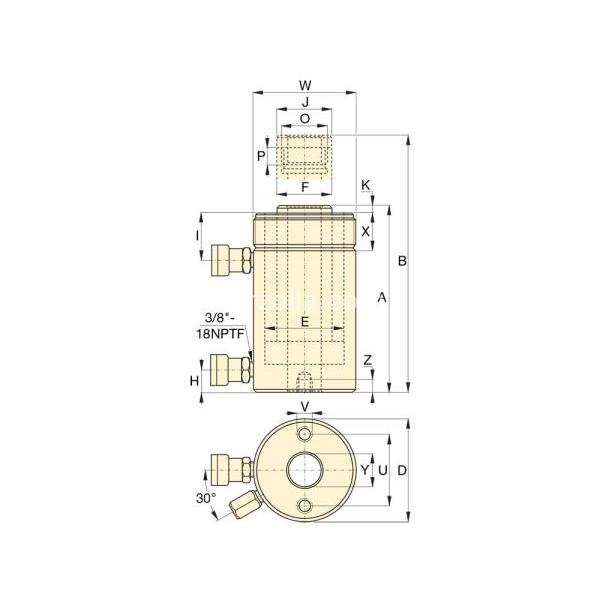

Altezza con pistone chiuso A (mm)	323
Altezza con pistone esteso B (mm)	489
Diametro esterno D (mm)	159
Diametro alesaggio cilindro E (mm)	123,9
Diametro stelo F (mm)	91,9
Da base a porta mandata H (mm)	31
De piano sup. A bocca ritorno I (mm)	66
Diametro Testina J (mm)	91
Sporgenza testina K1 (mm)	12
Stantuffo filettatura interna O (pollici)	2¾"- 16
Lungh. Filettatura interna stelo P (mm)	19
Montaggio sulla base Ø interasse fori U (mm)	130,0
Montaggio sulla base Filettatura V	½” - 13
Filo per colletto W (pollici)	6 1/4" - 12
Lungh. filettatura Corpo X (mm)	48
Ø foro centrale Y (mm)	53,8
Montaggio sulla base Profon. Filettatura Z (mm)	14,0
