SCHEDA ARTICOLO

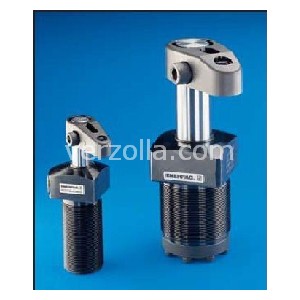

Immagine di STLD352 Immagine di STLD352
Immagine di STLD352
Immagine di STLD352 Immagine di STLD352

STLD352

CILINDRO
Codice: J6453
Disponibilità: Non disponibile
Disponibilità: Disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€958,55
Scarica PDF

Descrizione



33,1 kN Forza di bloccaggio, Corpo Filettato Cilindri a staffa rotante, Doppio effetto, Rotazione sinistra

Model : STLD352
Serie : ST
Linea di prodotto : Sistemi di bloccaggio
Corpo filettato per un preciso posizionamento dell'altezza del cilindro.Collegamento a bocca filettata.Facilità d'installazione e rimozione.Massima flessibilità nel progetto dell'attrezzatura.Angoli di rotazione di 30, 45 e 60 gradi sono disponibili su richiesta.

Pressione massima d'esercizio (bar)350
Pressione di esercizio minima (bar)35
Forza di bloccaggio (kN)33,8
Corsa (mm)32,6
Corsa totale (mm)16
Stile di montaggioCorpo Filettato
Tipo di resoDoppio effetto
Direzione di rotazioneSinistra
Area effettiva del cilindro Blocc. (cm2)12,39
Area effettiva del cilindro Sblocc. (cm2)23,74
Capacità olio Blocc. (cm3)37,20
Capacità olio Sblocc. (cm3)71,28
Portata max olio (l/min)3,9
Staffa di Blocc. StandardCAS352
Flangia di montaggioMF802
GhieraFN802
Dimensione A (mm)186
Peso (kg)5,5
Dimensione B (mm)105
Dimensione C (mm)35,1
Dimensione C1 (mm)67,5
Dimensione C2 (mm)32,0
Dimensione D (mm)M80 x 2
Dimensione D1 (mm)88,4
Dimensione D2 (mm)80
Dimensione F (mm)38
Dimensione G (mm)G1/4"
Dimensione A (mm)13
Dimensione J1 (mm)65
Dimensione K (mm)40
Dimensione N (mm)39,9
Dimensione P (mm)68
Dimensione Q (mm)M16 x 2
Dimensione T (mm)83
Dimensione W (mm)81,5
Dimensione Y (mm)22.5 degrees
Dimensione Z (mm)45 degrees
