181-903-10 (EX181-903M)

DOPPI PRISMI TEMPRATI
Codice: D2588
Disponibilità: Non disponibile
Codice del produttore: 181-903-10
Disponibilità: Disponibile
Marca: MITUTOYO
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
Da preventivare
Scarica PDF

Descrizione



DOPPI PRISMI TEMPR.CON S

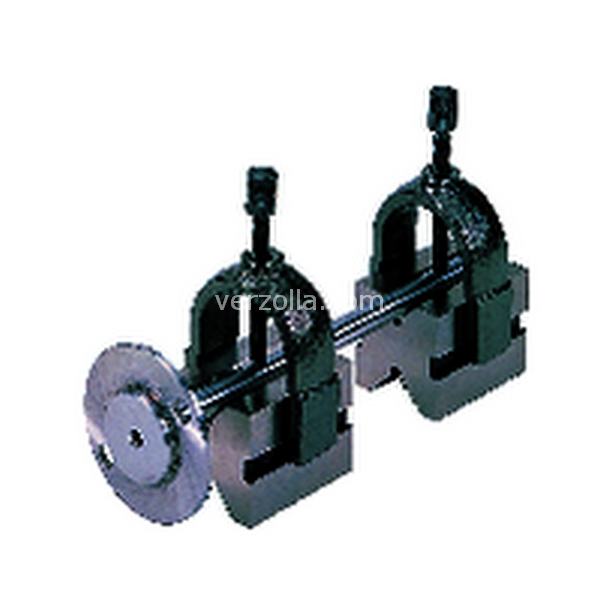

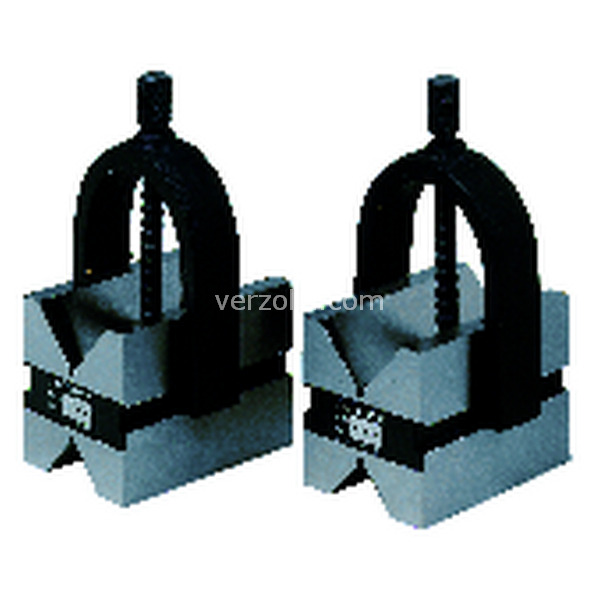

Blocchi a V in acciaio temprato con staffe per fissare il pezzoCon 2 su superfici di supporto e 2 incavi, angolo 90°,staffa di serraggio.I due incavi e le superfici di appoggio sono rettificati e lappati.Bordi esterni rettificati.Ogni set contiene una coppia di blocchi a V

Length[mm]75
Parallelism between V-groove and all side surfaces6
Perpendicularity between V-grooves and back surface9
Hardness58-63 HRC
Difference of the height of the pair12
Symmetry of the V-grooves6
Width58
Height58
Max. workpiece ø [mm]50
DeliveryPaarweise
DeliveredIn pairs
Mass3,6
Article TypeProduct
Articlegroup67
Articlegroup Subgroup6700
relevant for catalogInternational
Imes relevant  (1=yes)1
